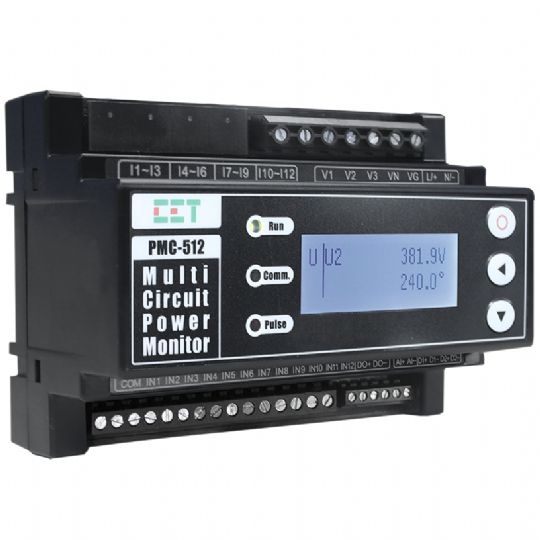

PMC-512-A, 12 Kanallı Enerji Analizörü

PMC-512-A, 12 Kanallı Enerji Analizörü

PMC-512-A, Çoklu fider ölçüm analizörü özellikle data center ve telekom bazlı PDU ünitelerinin uzaktan izlenmesi için eşsiz bir üründür.

Ürün aynı zamanda endüstriyel ve ticari binalardadaki panolara ait ana besleme ve fider çıkışlarının aynı anda tek bir cihaz üzerinden izlenmesi içinde sorunsuz olarak kullanılabilir.

Örneğin bir fabrikada bir panodan makinalara verilmiş olan birden fazla çıkışın bir seferde uzaktan izlenerek raporlanması için ürün eşsizdir.

Üründe 1 adet ana bara 3 faz gerilim girişi ve 12 akım trafosu girişi bulunur. Alt fider çıkışları için akım modülleri kullanılarak, 12x1 faz veya 4x3 Faz lı yük PMC-512-A kullanılarak kolayca izleme sistemine Entegre edilebilir. Dilserseniz ölçümleri ekrandan da izlemek mümkündür.

Ürün gelişmiş matematiksel hesaplama özellikleri ile birden fazla kanalın verileri arasında toplama-çıkartma işlemleri yaparak 4 adet sanal sayaç/ölçüm noktası da oluşturabilir.

Ürünün opsiyonel 12 kanal dijital kontak girşişi ile ölçüm noktalarına ait şalter durum bilgileri izlenebilir. 1 adet Dijital kontak çıkışı ile alarm limit değer aşımında kontak çıkışı alınabilir. 1 adet analog giriş ile ölçüm noktasına ait sıcaklık bilgiside izlenebilir.

Dilerseniz ürüne, opsiyonel olarak sunulan 7" dokunmatik ekranı bağlantısı yaparak daha geniş bir ekran ile 16 adede kadar PMC-512-A tek bir ekrandan izlenebilir.

Ürünün enerji ölçümleri Class0,5S dir. Böylece ölçümlerin %100 doğru olduğundan emin olursunuz.

Ölçüm Özellikleri

Class0,5S enerji ölçüm sınıfı

1 faz fiderlere ait; gerilim, akım, faz açısı, frekans, yüklenme faktörü, kW, kVar, kVA, PF, kWh, kVarh end/kap, kVAh

3 faz fiderlere ait; VLN & VLL (her faz ve ortalama), akım (her faz ve ortalama), dengesizlik, faz açıları, frekans, kW, kVar, kVA, PF (her faz ve ortalama), kWh, kVarh kap/end. kVAh

Demand Ölçümleri

1 faz fiderlere ait; akım, kW, kVar, kVA

3 fazlı fiderlere ait; kW, kVar, kVAtoplam

Max demand; bu ay ve geçen ay

Veri Kayıt Özellikleri

4 Mbyte kayıt hafızası

Seçilen 60 adet parametreye ait 5000 verinin zaman etiketli olarak kaydı

Son 24 aya ait, aylık enerji kayıtları; kWh, kvarh end/kap, kVAh için

1000 adet anlık gün sonu kaydı;  kW, kvar, kVA, kWh, kvarh end/kap, kVAh

Olay Kayıt Hafızası

Son 512 olayın 1 msn zaman etiketli olarak kaydı

DI/DO değişimleri, alarmlar, ayar değişiklikleri, kendi kendini test olayları

Alarm Özellikleri

Akım, gerilim ve AI için 4 adet alarm seviyesi belirleyebilme

Frekans, dengesizlik, DI, faz sırası ve faz kaybı alarmı

Alarm durumunda DO çıkışının aktivasyonu

İletişim

2xRS485 iletişim portu

Modbus RTU iletişim protokolü

Donanım Özellikleri

Gerilim ölçüm girişi : Un=240VLN/415VLL, Aralık=10-520V

DIN Raya montaj ana modül

Boyutlar : 126x90x65 mm

3 faz ana bara gerilim girişi

3 faz ana bara akım girişi

12x1 faz veya 4x3 faz fider akım girşi

12 adet dijital giriş @ 110V/220V AC/DC

1 adet DO çıkış @ 250VAC/5A or 30VDC/5A

1 adet analog giriş (0-20mA)

4 Mbyte kayıt hafızası

Yardımcı besleme : 85-264VAC 47-440Hz, 88-370VDC, <2W

Çalışma sıcaklığı : -25°C ... 70°C
