PMC592, 2 Ana Kanal + 84 Alt Kanallı Enerji Analizörü

PMC592, 2 Ana Kanal + 84 Alt Kanallı Enerji Analizörü

SEKTÖRDEKİ BU ÖZELLİKLERE SAHİP TEK ÜRÜN, ÜSTELİK 5 YIL GARANTİ

2xAna Giriş, 84 adet yük çıkış noktasını bir seferde ölçer kayıt eder ve raporlar. Bu özelliği ile bir panodaki tüm giriş ve çıkışlar tek bir cihaz ile ölçülüp raporlanabilir.

Data Center, endüstriyel tesisler, residence, iş merkezleri gibi çok noktadan enerji tüketimi takibi yapılması gereken tesisler için rakipsiz ürün.

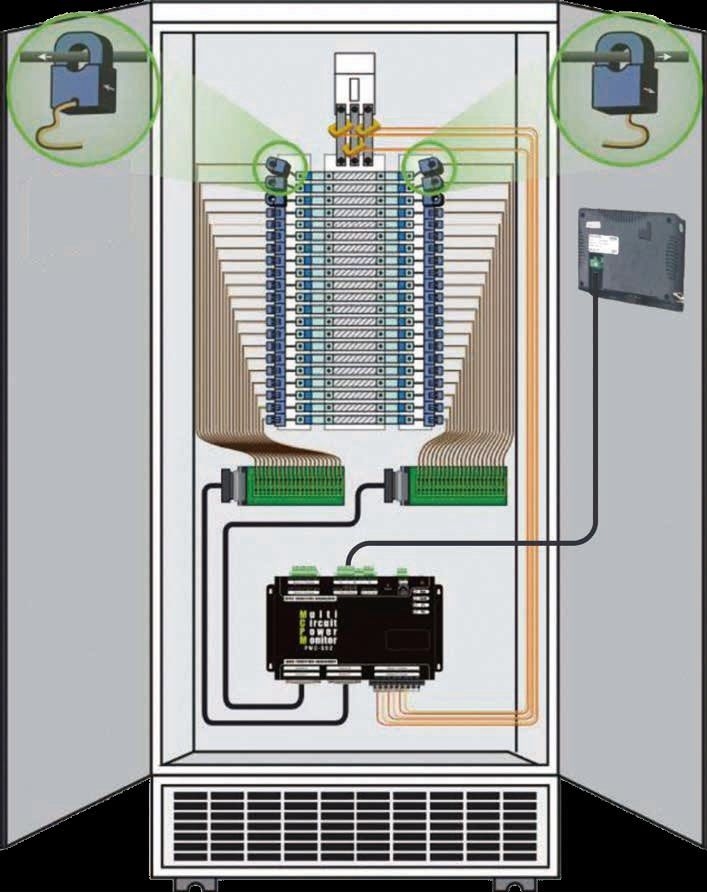

Ürün sahip olduğu 2 adet 3 faz akım ve gerilim girişi ile bir panodaki ana girişe ait yedekli enerji beslemesini (trafo-jeneratör veya şebeke-UPS gibi) ayrı ayrı ölçer. Bununla birlikte ürüne entegre edilebilen akım trafo modülleri ile 84 adet alt noktaya ait tüm elektriksel ölçümler tek seferde ölçülebilir.

Ölçümler ürünün 7" renkli dokunmatik panelinden online izlenebileceği gibi ürünün Ethernet portu üzerinden yayınlanan web sayfası üzerinden direkt olarak web browser ile, başka hiçbir üründe bulunmayan detaylarla online olarak izlenebilir. Ürünün web sayfası o denli gelişmiştir ki 3. Parti bir yazılıma ihtiyaç duymazsınız.

Ürün üzerinden bulunan Ethernet portundan ve RS485 portundan üründen direkt olarak otomasyon sistemlerine (scada veya plc) veri aktarımı mümkündür. Ürün veri aktarımı için Modbus RTU, Modbus TCP ve SNMP protokollerini kullanmaktadır.

Üründe bulunan 1 Gbyte lık kayıt hafızasına istenilen parametreler istenilen kayıt frekansında kayıt edilebilir ve kayıtlara ait veriler ürünün ekranından / web arayüzünden / otomasyon sistemleri üzerinden trend olarak raporlanabilir.

Bu ürünü aldığınızda ayrıca bir enerji kalite analizörü almanıza gerek kalmaz, ürün besleme voltaj girişlerinde bir sorun gördüğünde bunları olay öncesi, olay anı ve olay sonrası olarak dalga formu ile kayıt eder ve bu kayıtları web arayüzünden veya COMTRADE formatında scada sistemlerine aktararak analiz yapılmasını sağlar.

Ürünün gelişmiş arayüzü sayesinde ölçüm noktalarına ait enerji tüketimleri birbirleri arasında toplatılarak 10 adet sanal sayaç oluşturulabilir. Örneğin bir banka şubesindeki panoda dağınık halde bulunan aydınlatma sigortalarının çıkışlarından elde edilen tüketim verileri cihaz içinde toplatılarak aydınlatma sanal sayacı oluşturulabilir.

Üründe bulunan 2 adet kuru kontak girişi, 2 adet kuru kontak çıkışı ve 2 adet Pt100 sıcaklık bilgi girişi ile;

-        Ana besleme noktalarının şalter durum bilgileri online olarak izlenebilir ve otomasyon sistemlerine aktarılabilir.

-        Acil durumlarda şalterler off yapılabilir.

-        Bir data center a ait sıcak ve soğuk koridor sıcaklık bilgileri, pano dairesi sıcaklık bilgisi, trafo sargı sıcaklığı gibi bilgiler online olarak izlenerek scada sistemine aktarılabilir.

Cihaza bağlantı yaparken hata mı yaptınız dert değil. Ürünün gelişmiş arayüzü üzerinden akım trafosunun bağlantısını ters çevirmek veya akım trafosunun bağlı olduğu faz gerilim referansını değiştirmek son derece basittir.

Ölçümler

Ana giriş noktalarına ait;

-        3 faz-nötr voltajı ve ortalama voltaj

-        3 faz-faz arası voltaj ve ortalama voltaj

-        Frekans

-        3 faz ve nötr akımı ve ortalama faz akımı

-        % bara yükü

-        3xkW ve toplam kW

-        3xkVar ve toplam kVar

-        3xkVA ve toplam kVA

-        3xCosQ ve toplam CosQ

-        3xakım dengesizliği

-        3xgerilim dengesizliği

-        kWh Imp, kWh Exp, kvarh L, kvarh C, kVAh Total

-        3xTHD, 3xTOHD, 3xTEHD

-        31. Derece kadar 3 faz akım harmonikleri

-        31. Derece kadar 3 faz gerilim harmonikleri

-        K-faktör

-        Crest faktör (CF)

-        Demand değerleri (akım, kW, kVar, kVA, THD, TOHD, TEHD, K Faktör için)

-        Min-Max değerler (ölçülen tüm parametreler için)

-        2xPt100 girişi üzerinden sıcaklık ölçümü (-40 to 200 °C)

-        Ana giriş gerilimindeki Dip, Swell ve kesinti olayların dalga formu ile kaydı ve analizi (Örnek periyod x periyod sayısı) 64x150, 64x75, 32x300, 32x150, 16x600, 16x300

Alt fider çıkış noktaları için; (84 adede kadar alt fider için)

-        faz akımları

-        % bara yükü

-        kW

-        kVar

-        kVA

-        CosQ

-        3xakım dengesizliği

-        kWh Imp, kvarh, kVAh

-        THDI%

-        Demand değerleri (akım, kW, kVar, kVA, THD için)

-        Pik demand : zaman etiketli olarak bu ay / geçen ay veya en son resetten once ve son resete kadar

-        Min-Max değerler (ölçülen tüm parametreler için)

Sanal ölçüm noktaları için; (10 adet sanal sayaç)

-        kW toplam

-        kWh Imp, kvarh, kVAh

Diğer Özellikler

-        Ana giriş ve alt ölçüm girişlerine ait 4 adede kadar alarm limit değer atama

-        Son 1000 Alarm limit değer aşımının tarih-saat ve değeri ile kaydı

-        Olay anı dalga formı kaydı

Ana giriş gerilimindeki Dip, Swell ve kesinti olayların dalga formu ile kaydı ve analizi (Örnek periyod x periyod sayısı) 64x150, 64x75, 32x300, 32x150, 16x600, 16x300

-        1Gbyte Hafızaya trend ve yük profili kaydı

Enerji tüketimi kaydı

Tüm girişlerin ve sanal sayaçların enerji tüketim profillerinin kaydı

2 adet ana giriş noktası için : kWh Import/Export, kvarh Import/Export ve kVAh

Alt çıkış noktaları ve sanal sayaçlar için : kWh Import, kvarh Import ve kVAh

Programlanabilir kayıt frekansı: 5, 10, 15, 30 veya 60 dk.

10.000 adet enerji profili değeri kaydı ile:

a. 1 ay @ 5-dk

b. 2 ay @ 10-dk

c. 3 ay @ 15-dk

d. 6 ay @ 30-dk

e. 12 ay @ 60-dk

Programlanabilir Veri kaydedici

10 kaydedici ve kaydediciye 64 adet kayıt parametresi ekleyebilme

Programlanabilir kayıt parametresi sayısı : 65535 max

Donanım Özellikleri

-        2 adet 3 faz ve nötr gerilim girişi (max :

-        2 adet 3 faz akım ana akım girişi

-        1xEthernet portu (10/10 Mbit, Modbus TCP, HTTP, SMTP, SNTP, SNMP)

-        1xRS485/422 ve 1xRS485 portu (Modbus RTU)

-        2xPt100 girişi

-        2xDI kuru kontak girişi

-        2xDO kuru kontak çıkışı (5A @ 250VAC/30VDC)

-        1Gbyte Kayıt Hafızası

-        84 adede kadar akım trafosu girişi

4 grup akım trafosu girişi ve her girişte;

Opsiyon 1:

12x100A veya 21x100A delikli tip akım trafosu

100A max, 100mA ölçüm başlangıç akımı, 500A 1s aşırı yüklenme kapasitesi

Opsiyon 2:

12x5A veya 21x5A delikli tip akım trafosu girişi

5A nominal, 10A max. Programlanabilir AT oranı: 400 max

ölçüm başlangıç akımı: 10mA,100A 1s aşırı yüklenme

Opsiyon 3:

100A/200/400/800A ayrılabilir gövdeli akım trafosu

5xIn 1s aşırı yüklenme kapasitesi

Haberleşme

-        1x100BaseT with Modbus TCP ve SNMP. Web sayfası yayınlama özellikli

-        1xRS-422/485 & 1xRS-485 Modbus RTU
